Sistema Spider Glass (Fixação Pontual)
Vidro laminado preso por aranhas de fixação em inox, parafusadas em estrutura metálica ou concreto, sem moldura aparente. Uso recomendado: vitrines de loja, entrada de prédio corporativo, fachada térrea.
Serviço · Distrito Federal Fachada Estrutural de Vidro Comercial em Brasília e no DF
Fachada Estrutural de Vidro Comercial em Brasília e no DF
Sistema Spider Glass
Início › Serviços › Fachada Estrutural de Vidro Comercial
Método
O que é e Como Funciona a Fachada Estrutural de Vidro

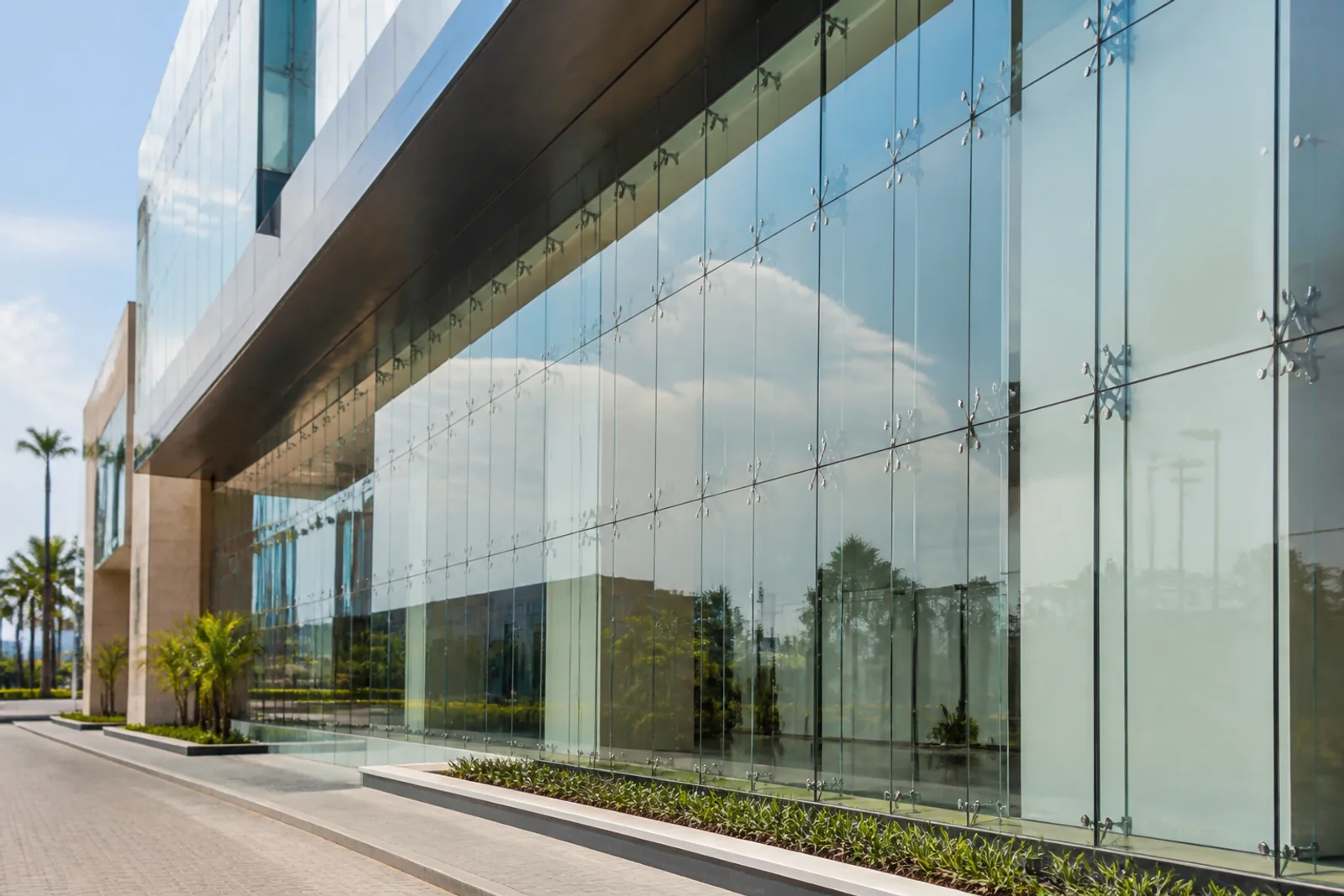

Fachada estrutural de vidro é o sistema em que o vidro se torna o próprio fechamento externo da edificação, sem esquadria de alumínio tradicional cobrindo a vista. O painel é sustentado por pontos de fixação metálicos ou por perfil oculto atrás da junta, o que dá à loja ou ao prédio comercial uma vitrine praticamente contínua de vidro do piso ao teto.

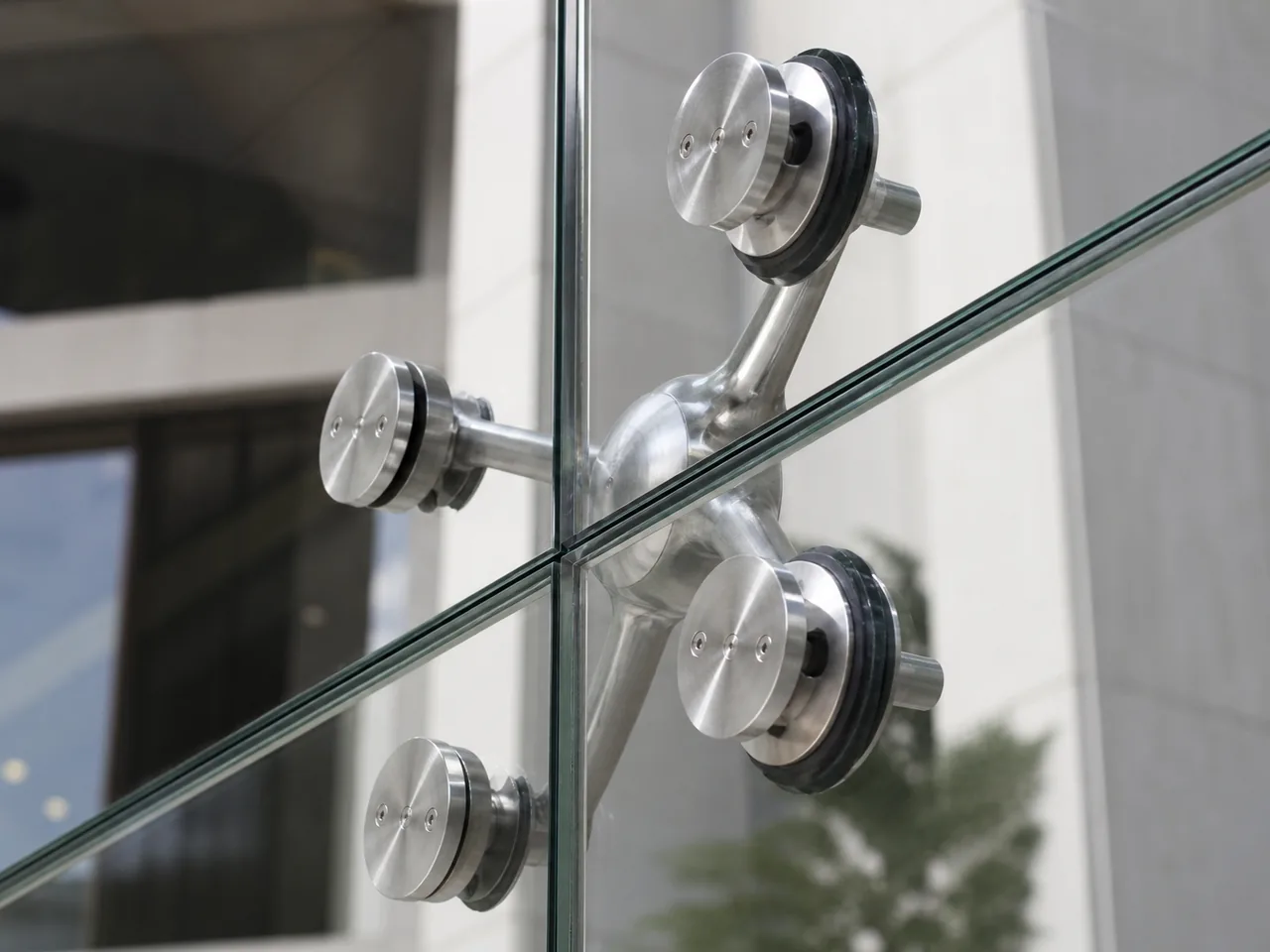

O sistema mais usado nesse tipo de obra é o spider glass, com aranhas de fixação em aço inox parafusadas em estrutura metálica ou em viga de concreto, e o vidro preso por esses pontos discretos, sem moldura visível na face externa. É a solução típica de vitrine de loja e entrada de prédio corporativo, onde a transparência total é o argumento comercial do espaço. Já a fachada com montante estrutural, com perfil metálico oculto atrás da junta entre os painéis, sustenta vãos maiores com menos pontos de fixação aparentes, e é mais usada em fachada de pavimento inteiro, não só na vitrine térrea.
O que decide entre um sistema e outro é o pé-direito do vão e a carga de vento calculada para a altura da edificação. Fachada baixa, de vitrine térrea, resolve bem com spider. Fachada de dois ou mais pavimentos exige o cálculo de montante estrutural, porque o vidro sozinho, preso só por pontos spider, não sustenta o vão com segurança em alturas maiores.
Variações
Variações e Tipos de Fachada Estrutural de Vidro
Vidro laminado preso por aranhas de fixação em inox, parafusadas em estrutura metálica ou concreto, sem moldura aparente. Uso recomendado: vitrines de loja, entrada de prédio corporativo, fachada térrea.
Fachada com Montante Estrutural Oculto
Perfil metálico embutido atrás da junta entre os painéis, que sustenta vãos maiores com menos pontos de fixação visíveis. Uso recomendado: fachada de mais de um pavimento, prédios comerciais de médio e grande porte.
Fachada Skin Glass (Silicone Estrutural)
Painéis colados por silicone estrutural direto na esquadria metálica, sem qualquer perfil ou fixação aparente pelo lado externo. Uso recomendado: fachadas de padrão mais alto, onde o acabamento liso da face externa é prioridade de projeto.
Vitrine Comercial com Porta de Vidro Integrada
Fachada spider ou skin glass com porta de giro ou automática de vidro integrada ao mesmo desenho estrutural. Uso recomendado: lojas de rua e entradas de edifício com fluxo constante de pessoas.
Conformidade
Especificações e Norma Técnica
Toda obra de fachada estrutural sai com memorial técnico e ART, documentos que administradoras de shopping e de edifício corporativo do DF exigem para liberar a execução.
-
NBR 7199
projeto, execução e aplicação de vidros na construção civil, referência para a espessura e o tipo de vidro conforme a área do painel e a exposição ao vento.
-
Cálculo de carga de vento
obrigatório em toda fachada estrutural, assinado por engenheiro responsável, considerando a altura da edificação e a exposição do lote. Esse cálculo define espessura de vidro, número de pontos de fixação e dimensionamento da estrutura de apoio.
-
Aprovação junto à administração do edifício ou ao órgão competente
fachada comercial em prédio corporativo do DF costuma exigir aprovação prévia de projeto, principalmente quando altera o desenho original da fachada.
Materiais
Materiais e Acabamentos
Para fachada estrutural, especificamos vidro laminado com PVB como padrão, nunca o temperado monolítico isolado, porque em fixação pontual e exposta ao público o laminado retém os fragmentos em caso de quebra, mantendo o painel de pé até a substituição. A espessura varia de 10mm a 15mm conforme o vão e a carga de vento calculada.
As aranhas de fixação e a estrutura de apoio saem em inox 316 em toda fachada voltada para exposição direta à chuva, o padrão mais exigente de resistência à corrosão, especialmente relevante nas fachadas comerciais mais expostas do Plano Piloto e dos setores comerciais das administrações regionais. Vidro com controle solar (low-e ou refletivo) é recomendado em fachada com exposição direta ao sol da tarde, comum em fachada voltada para oeste no DF, para reduzir o ganho de calor interno sem perder a transparência.
Execução
Processo de Instalação
- 01
Visita técnica e levantamento estrutural
1 A 2 DIASavaliação da estrutura de apoio existente e definição do sistema (spider, montante oculto ou skin glass).
- 02
Projeto e cálculo de carga de vento
5 A 10 DIAS ÚTEISmemorial técnico e ART assinados por engenheiro responsável.
- 03
Aprovação junto à administração do prédio, quando aplicável
PRAZO DO CONDOMÍNIO OU DO ÓRGÃO COMPETENTE.
- 04
Fabricação do vidro laminado e das ferragens
15 A 25 DIAS ÚTEIScorte, laminação e usinagem sob medida.
- 05
Instalação e teste de fixação
3 A 10 DIAS, CONFORME METRAGEMmontagem com equipamento de elevação para fachadas de mais de um pavimento.
Investimento
Faixa de Preço
| Sistema | Faixa de investimento (m²) |
|---|---|
| Spider glass, fachada térrea | R$ 2.200 – R$ 3.500 |
| Montante estrutural oculto | R$ 3.200 – R$ 4.800 |
| Skin glass com silicone estrutural | R$ 4.000 – R$ 6.000 |
Os valores mudam conforme altura, carga de vento calculada e acesso ao local da obra. São referência de mercado do DF, não orçamento fechado.
Dúvidas
Depoimento e Perguntas Frequentes
O metro quadrado varia de R$ 2.200 a R$ 6.000, conforme o sistema (spider glass, montante oculto ou skin glass) e a altura da fachada.
Sim, sempre. O cálculo de carga de vento define a espessura do vidro e o dimensionamento da fixação, e é assinado por engenheiro responsável, com ART.
O spider usa pontos de fixação visíveis em inox. O skin glass cola o vidro direto na esquadria com silicone estrutural, sem nenhuma fixação aparente pelo lado externo. O skin glass custa mais e tem acabamento mais liso.
Vidro comum aumenta. Para fachada com exposição direta ao sol, principalmente voltada para o poente, recomendamos vidro com controle solar, que reduz o ganho de calor sem perder a transparência.
Da visita técnica à instalação final, de 25 a 45 dias úteis, considerando o cálculo estrutural e a fabricação do vidro laminado sob medida.
Cobertura
Serviços Relacionados
A Vidraçaria DF Elite também executa cobertura e fachada de vidro, divisória de vidro comercial e guarda-corpo de vidro. Atendemos fachadas comerciais em todas as Regiões Administrativas do DF, com prioridade para os setores comerciais e as áreas de maior concentração de lojas e escritórios.
