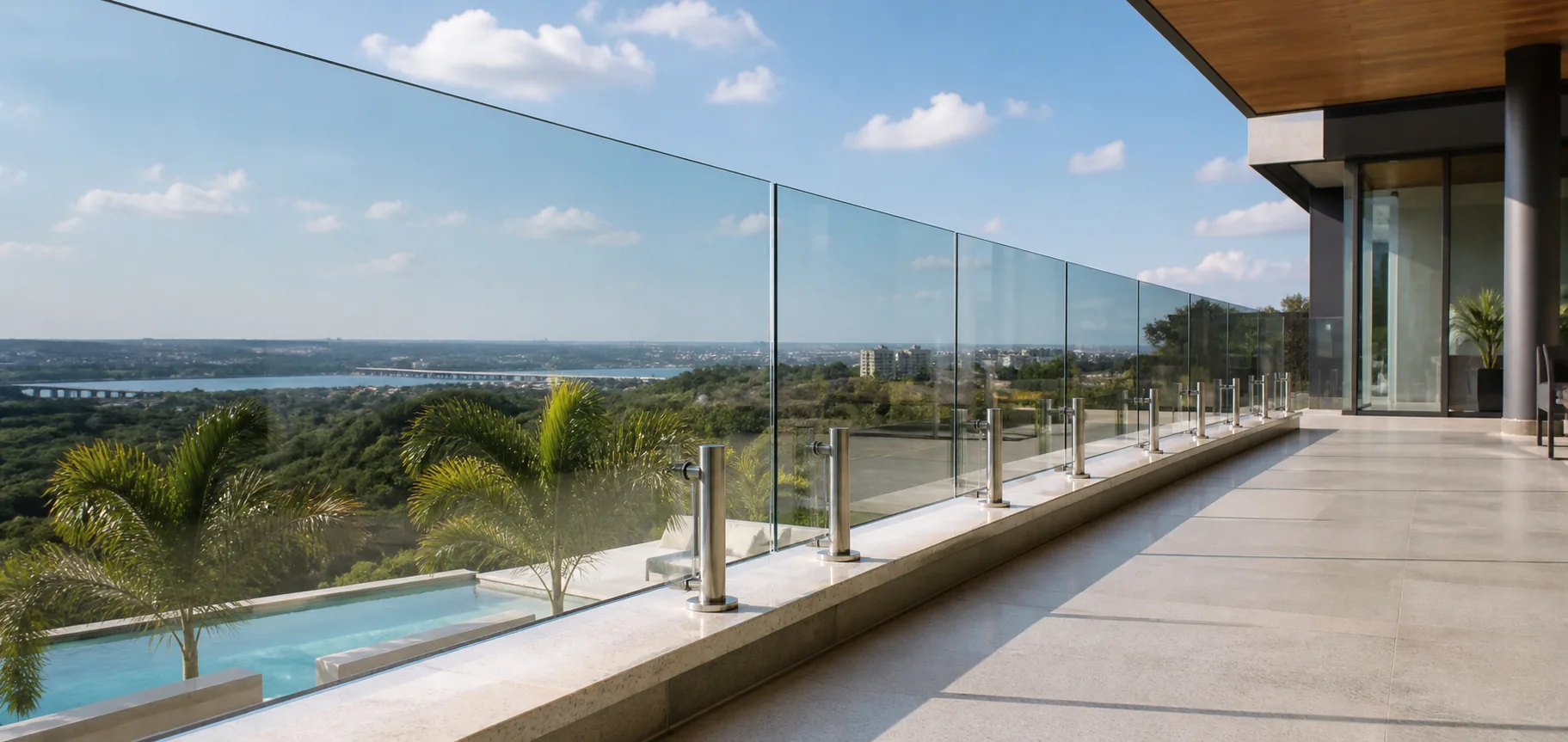

Guarda-corpo de vidro é a barreira de proteção instalada em sacadas, escadas, piscinas e coberturas para impedir queda de pessoas. No lugar da alvenaria ou do gradil metálico, entra um painel de vidro temperado. Ganha-se a vista, e a segurança estrutural exigida por norma continua a mesma.

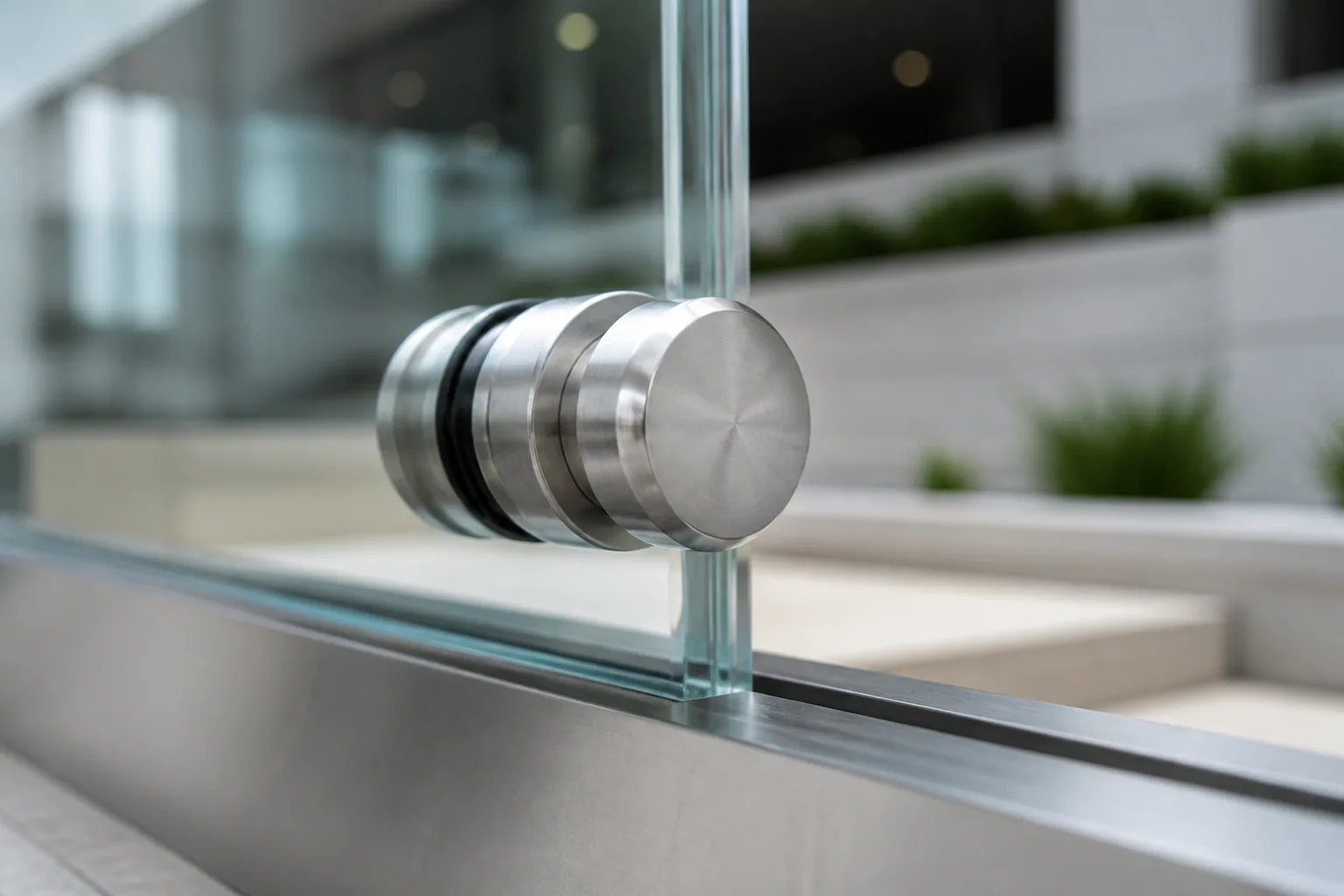

Existem dois sistemas principais de fixação. No sistema spider, o vidro é preso por pontos discretos de fixação em inox, sem perfil aparente na base. O visual fica mais limpo, o que faz sentido em sacada de apartamento e cobertura onde a vista é o argumento da obra. No perfil U embutido, o vidro entra em um canal de alumínio fixado na laje ou na estrutura existente. Custa menos, instala mais rápido e resolve bem escada interna e obra com prazo apertado. Um sistema não é melhor que o outro. O spider é pior escolha quando a laje de apoio não tem espessura para receber a furação, e nesse caso insistir nele é comprar problema.
Nos dois casos, o cálculo estrutural define a espessura do vidro, o espaçamento entre os pontos de fixação e a altura mínima do painel. No DF seguimos a NBR 14718, que exige resistência mínima de 0,8 kN/m aplicada horizontalmente no topo do guarda-corpo em uso residencial. Em edificação de uso público ou de reunião de pessoas, esse valor sobe.
Vidro temperado 10mm fixado por conectores em inox 316 aparafusados na laje ou na estrutura de concreto. Vão típico: até 1,5m entre pontos de fixação. Uso recomendado: sacadas de apartamento, coberturas com vista, piscinas de padrão alto.
Vidro temperado 10mm fixado por conectores em inox 316 aparafusados na laje ou na estrutura de concreto. Vão típico: até 1,5m entre pontos de fixação. Uso recomendado: sacadas de apartamento, coberturas com vista, piscinas de padrão alto.
Vidro temperado 8mm a 10mm inserido em canaleta de alumínio fixada por baixo, sem furação do vidro. Vão típico: contínuo, limitado pelo comprimento do perfil. Uso recomendado: escadas, corrimãos de rampa, obras com prazo curto.
Painel de vidro com travessa superior em tubo de inox 304 ou 316, exigida em escada que também serve como rota de fuga. Uso recomendado: áreas comuns de condomínio, escadas enquadradas na NBR 9077.
Projeto que incorpora a altura e a inclinação exigidas pela NBR 9050 para rotas acessíveis, com corrimão duplo quando aplicável. Uso recomendado: condomínios e edificações comerciais com exigência de acessibilidade.
Cada obra sai com memorial descritivo e ART. São os documentos que a maioria das administradoras de condomínio do DF exige para aprovar a instalação em assembleia e para regularizar o AVCB junto ao CBMDF.
norma principal de guarda-corpos. Define carga mínima horizontal de 0,8 kN/m em uso residencial, altura mínima em geral de 1,05m a 1,10m conforme o desnível de queda, e espaçamento máximo entre elementos verticais.
aplicável quando o guarda-corpo integra rota de saída de emergência, como escada de condomínio. Traz exigências adicionais de largura livre e continuidade do corrimão.
acessibilidade. Entra no projeto quando há rampa ou circulação de pessoa com mobilidade reduzida no trajeto protegido pelo guarda-corpo.
Para guarda-corpo, especificamos vidro temperado monolítico de 8mm, 10mm ou 12mm conforme o vão e a altura de queda. Quanto maior o vão livre entre pontos de fixação, maior a espessura que o cálculo pede. Em risco de impacto sem apoio contínuo, como o spider em cobertura, recomendamos vidro laminado com PVB. O laminado retém os fragmentos quando quebra, e em fixação pontual isso deixa de ser luxo.
Nas ferragens, o padrão de mercado é o inox 304. Especificamos inox 316, liga com adição de molibdênio, em toda instalação exposta à chuva direta ou próxima ao Lago Paranoá, onde a umidade acelera a corrosão por cloretos em ferragem de especificação inferior. O acabamento pode ser polido espelhado ou escovado fosco, conforme o padrão arquitetônico do imóvel.
conferência da estrutura de apoio (laje, viga de borda ou parapeito existente) e definição do sistema de fixação.
memorial descritivo, ART e especificação de vidro e ferragem.
entregamos o material pronto para protocolo em assembleia.
corte, têmpera e usinagem sob medida para cada vão.
fixação, nivelamento e teste de carga antes da entrega.
| Sistema | Faixa de investimento (metro linear) |
|---|---|
| Perfil U embutido | R$ 8.000 – R$ 12.000 |
| Fixação spider em inox 316 | R$ 12.000 – R$ 18.000 |
| Com corrimão em inox integrado | R$ 14.000 – R$ 20.000 |
Os valores mudam conforme altura, tipo de vidro e acesso ao local da obra. A faixa acima é referência de mercado no DF, não orçamento fechado.
O metro linear varia de R$ 8.000 a R$ 18.000, conforme o sistema de fixação (perfil U ou spider) e a altura exigida pela NBR 14718.
Sim. Recomendamos ART em toda instalação com risco de queda acima de 2 metros. É o documento que registra a responsabilidade técnica da obra, e a administradora do condomínio costuma exigir.
O spider é fixação pontual, sem perfil aparente na base. Acabamento mais limpo, custo maior. O perfil U embute o vidro em canaleta contínua, sai mais barato e instala mais rápido.
O vidro temperado não sofre com a baixa umidade do inverno do DF. O ponto de atenção é a vedação e a ferragem. Por isso projetamos folga de dilatação nos perfis de alumínio e usamos inox 316 em área exposta à chuva.
Da visita técnica à instalação final, de 10 a 20 dias úteis, já incluída a fabricação sob medida.
Sim, condomínios verticais e horizontais, com o memorial técnico já preparado para protocolo em assembleia.
